Presentación del producto principal

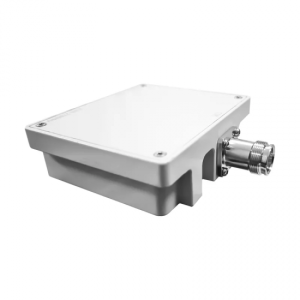

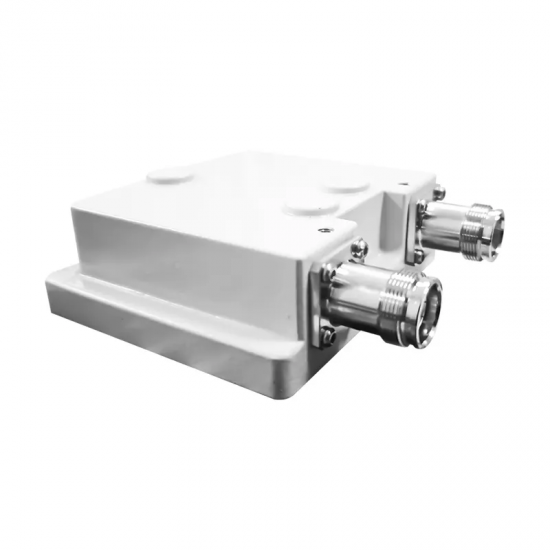

Este Combinador RF de doble banda fusiona el 2300-2400MHz y 2500-2690MHz bandas en una única salida, lo que permite un funcionamiento multibanda eficaz en DAS y SII redes. Con una potencia nominal de 300W, Además, es apta tanto para despliegues de macrocélulas como de células pequeñas, lo que garantiza un rendimiento estable y fiable.
El combinador proporciona un alto aislamiento entre bandas y una baja pérdida de inserción, lo que minimiza las interferencias entre bandas y preserva la calidad de la señal de la línea principal. Su diseño de PIM ultrabajo reduce la distorsión por intermodulación, crítica para los requisitos de alta linealidad en LTE y 5G redes. Resistente Tipo N Hembra Los conectores y la construcción mecánica duradera lo hacen adecuado para instalaciones tanto interiores como exteriores.
¿Por qué elegir este producto?
- Admite agregación de doble banda para LTE / 5G redes
- Alta potencia de hasta 300 W para sistemas de RF exigentes
- La baja pérdida de inserción preserva la calidad de la señal de la línea principal
- El elevado aislamiento de banda evita las interferencias entre bandas
- El PIM ultrabajo reduce la intermodulación en entornos multiportadora
- Duradero Tipo N Hembra conectores para despliegue profesional
Escenarios de aplicación
- DAS y SII combinación y control de señales
- Sistemas de cobertura multibanda para interior y exterior
- LTE y 5G integración de la estación base
- Despliegue de redes inalámbricas de macrocélulas y minicélulas
- Infraestructura inalámbrica para empresas y lugares públicos
Especificaciones eléctricas
| Especificaciones generales | |
|---|---|
| Rango de frecuencia (MHz) | 2300-2400 / 2500-2690 |
| Potencia máxima de entrada (W) | 300 |
| Pérdida de inserción (dB) | 0.42 |
| VSWR | 1.25 |
| Pase DC | 3A |
| Aislamiento(dB) | 40 |
| Impedancia normal(Ω) | 50 |
| Conector | 4.3-10 tipo hembra |
| Tamaño del envase (cm) | 15.8X12.8X4.9 |
| Peso bruto individual (kg) | 1.3 |
| Aplicación | IBS DAS BTS |
| Color | Negro |
Preguntas frecuentes
- ¿Qué es un combinador de RF de doble banda?
- Un combinador de RF de doble banda combina pasivamente señales de dos gamas de frecuencias en una sola salida, lo que permite un uso eficiente de antenas y trayectos de RF en DAS y SII redes.
- ¿Por qué es importante un PIM bajo?
- El PIM ultrabajo (≤-155dBc) reduce los productos de intermodulación pasiva, garantizando una transmisión limpia de la señal en multiportadora. LTE y 5G redes.
- ¿Puede este combinador soportar aplicaciones de alta potencia?
- Sí. Admite una potencia de RF de hasta 300 W, adecuada para puntos de distribución de alta potencia y emplazamientos de estaciones base.
- ¿Qué significa un alto aislamiento entre bandas?
- El alto aislamiento (≥40dB) evita las fugas de señal entre bandas, garantizando que cada banda funcione limpiamente sin interferencias.
- ¿Son adecuados los conectores para su uso en exteriores?
- Sí. El Tipo N Hembra proporcionan conexiones seguras y de bajas pérdidas, adecuadas tanto para instalaciones interiores como exteriores.
Productos recomendados

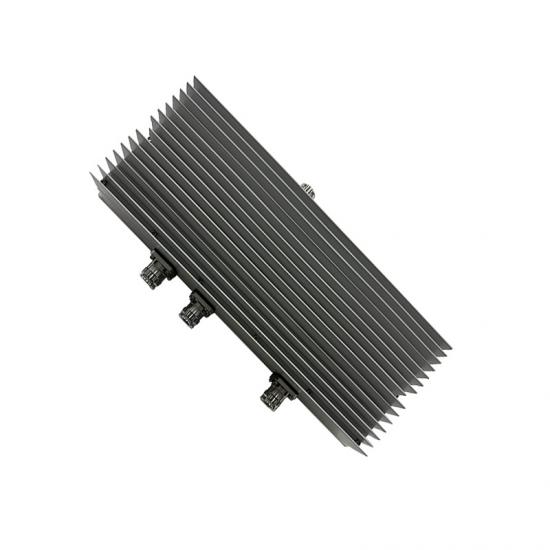

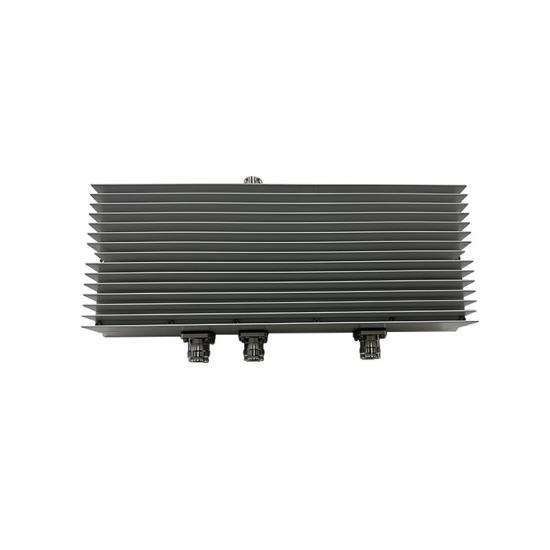

Combinador híbrido 3×1 de 600-6000MHz y bajo PIM
